Kurulum kılavuzu

ABS Plus kör kalıp sistemi kurulum kılavuzu

Kurulum videosu

Kurulum Adımları

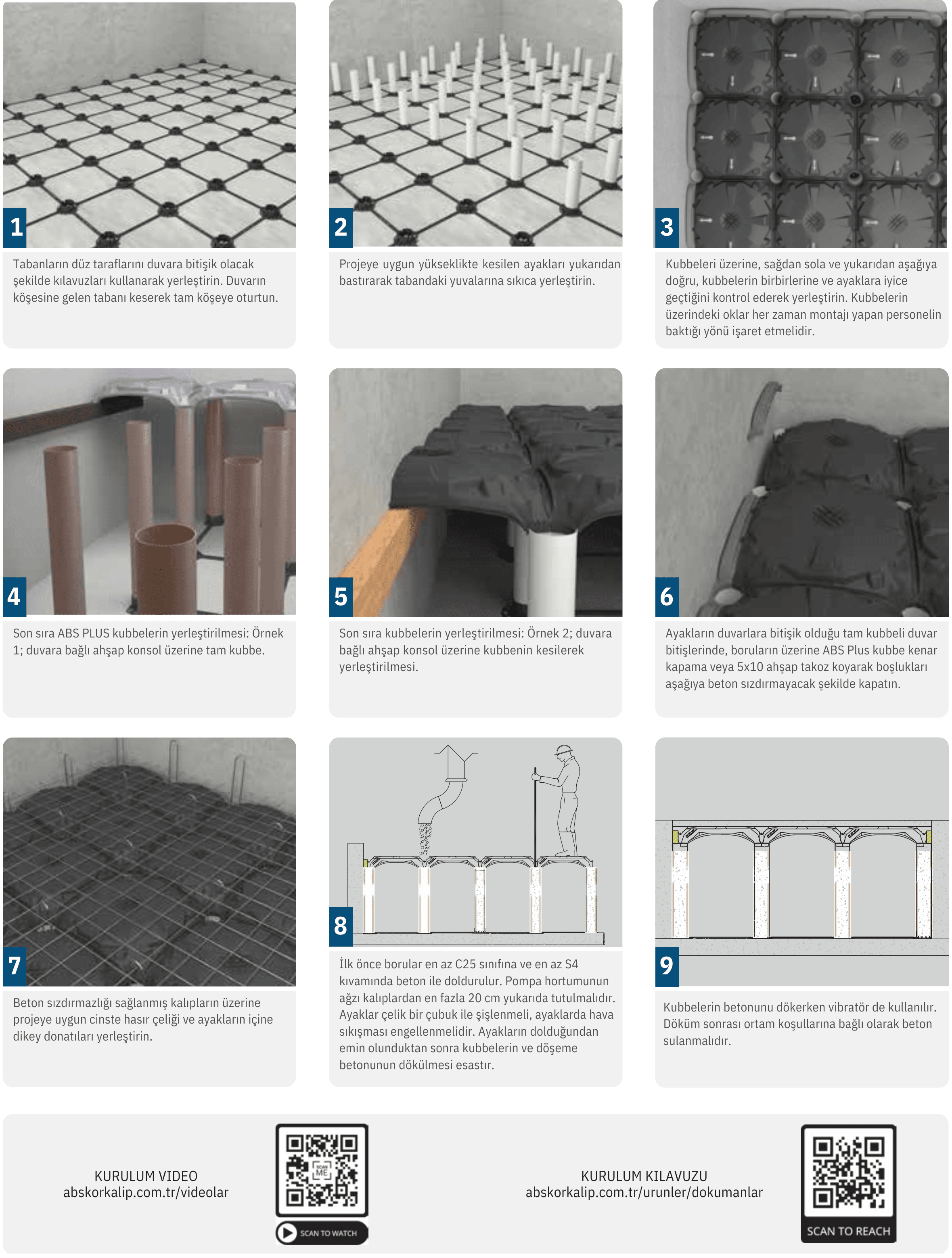

Aşağıdaki adımlar, ABS Plus kurulum kılavuzu infografiğinin metin karşılığıdır.

1. Tabanları yerleştirin. Tabanların düz taraflarını duvara bitişik olacak şekilde kılavuzları kullanarak yerleştirin. Duvarın köşesine gelen tabanı keserek tam köşeye oturtun.
2. Ayakları yuvalarına oturtun. Projeye uygun yükseklikte kesilen ayakları yukarıdan bastırarak tabandaki yuvalarına sıkıca yerleştirin.
3. Kubbeleri dizin. Kubbeleri üzerine, sağdan sola ve yukarıdan aşağıya doğru, kubbelerin birbirlerine ve ayaklara iyice geçtiğini kontrol ederek yerleştirin. Kubbelerin üzerindeki oklar her zaman montajı yapan personelin baktığı yönü işaret etmelidir.
4. Son sıra kubbeler — örnek 1. Duvara bağlı ahşap konsol üzerine tam kubbe yerleştirin.
5. Son sıra kubbeler — örnek 2. Duvara bağlı ahşap konsol üzerine kubbeyi keserek yerleştirin.
6. Duvar bitişlerini kapatın. Ayakların duvarlara bitişik olduğu tam kubbeli duvar bitişlerinde, boruların üzerine ABS Plus kubbe kenar kapama veya 5x10 ahşap takoz koyarak boşlukları aşağıya beton sızdırmayacak şekilde kapatın.
7. Donatıyı yerleştirin. Beton sızdırmazlığı sağlanmış kalıpların üzerine projeye uygun cinste hasır çeliği ve ayakların içine dikey donatıları yerleştirin.
8. Önce boruları doldurun. İlk önce borular en az C25 sınıfına ve en az S4 kıvamında beton ile doldurulur. Pompa hortumunun ağzı kalıplardan en fazla 20 cm yukarıda tutulmalıdır. Ayaklar çelik bir çubuk ile şişlenmeli, ayaklarda hava sıkışması engellenmelidir. Ayakların dolduğundan emin olunduktan sonra kubbelerin ve döşeme betonunun dökülmesi esastır.
9. Kubbe ve döşeme betonunu dökün. Kubbelerin betonunu dökerken vibratör de kullanılır. Döküm sonrası ortam koşullarına bağlı olarak beton sulanmalıdır.

Kurulumu videoyla izlemek için videolar sayfamıza, teknik belgeler için dokümanlar sayfamıza bakın.
