Kör kalıp Nedir ve Hafif Beton Dolgularda Nasıl Çalışır?

Bilgiler sorumlu bir şekilde nasıl kullanılır?

Proje ekibi için doğru soruları belirlemek için bu makaleyi kullanın: gerekli bitmiş seviyeler, amaçlanan boşluk yüksekliği, servis yolları, yapısal yükler, zemin veya destek koşulları, drenaj ve inşaat sırası. Daha sonra bu soruları yayınlanan çizimlerle ve ilgili belgelerle karşılaştırın. ABS teknik belgeleri. Bir ürün kapasitesi, mühendislik incelemesi yapılmadan asla genel bir kılavuzdan farklı bir döşemeye, destek koşuluna veya yükleme düzenlemesine aktarılmamalıdır.

Pratik bir sonraki adım için proje ekibine en son planları ve kesitleri, yapısal tasarım esaslarını, MEP koordinasyon çizimlerini ve saha kısıtlamalarını sağlayın. Bu, şu konularda bilinçli bir tartışmaya olanak sağlar: ABS Level, ABS Plus veya başka bir inşaat detayı dikkate alınmalıdır.

Modern inşaatlarda ölü yükleri yönetmek, oturmaları azaltmak ve beton levhaların altında kullanılabilir boş alanlar yaratmak kritik zorluklardır. Çakıl, kum veya grobeton gibi geleneksel dolgu malzemeleri önemli ölçüde ağırlık katar, temel maliyetlerini artırır ve proje zaman çizelgelerini yavaşlatır. İşte bu noktada kör kalıp oyunun kurallarını değiştiren bir çözüm olarak ortaya çıkıyor. kör kalıp, beton dökümlerinin içinde veya altında kasıtlı olarak boşluklar oluşturan, ağır dolguyu güçlü, boşluklu bir yapıyla değiştiren hafif, kalıcı veya tek kullanımlık bir şekillendirme sistemidir. Verimli, uygun maliyetli hafif dolgular arayan yükleniciler, mimarlar ve proje yöneticileri için kör kalıp'un ne olduğunu ve nasıl çalıştığını anlamak çok önemlidir.

ABS Kör Kalıp, %100 geri dönüştürülmüş plastikten üretilmiş, sektörün en hafif kör kalıp çözümünü sunuyor. Sabit yükseklikte ABS Level ve ayarlanabilir yükseklikte ABS Plus dahil olmak üzere sistemlerimiz kurulumu hızlandırmak, lojistik yükleri azaltmak ve LEED sertifikasyonunu desteklemek için tasarlanmıştır. Bu makalede, ABS Kör Kalıp ürününü hafif beton dolgular, batık döşemeler, yükseltilmiş zeminler, otopark rampaları ve daha fazlası için tercih edilen seçenek haline getiren teknolojiyi, kurulum sürecini ve performans avantajlarını ayrıntılı olarak ele alıyoruz.

kör kalıp nedir?

kör kalıp beton yapıda beton bir eleman içinde boş alanlar veya boşluklar oluşturmak için kullanılan prefabrik, modüler bir sistemdir. Tipik olarak bir beton levhanın altına, bir transfer yapısı içine veya dolgunun azaltılması gereken alanlara yerleştirilen kör kalıp, geleneksel ağır dolgu malzemelerinin yerini alır. Kalıpların kendisi, yerleştirme sırasında betonun ıslak ağırlığını destekleyecek şekilde tasarlanmıştır ve daha sonra ya kalıcı kalıp olarak yerinde kalacak (yapısal yüke katkıda bulunmadan) ya da beton kürlendikten sonra kaldırılacaktır.

kör kalıp'un birincil amaçları şunları içerir:

• Ölü yüklerin azaltılması Temellerde ve alt yapılarda daha hafif tasarımlar ve maliyet tasarrufu sağlar.

• Toprağın genişlemesine ve daralmasına uyum sağlama geniş toprak koşullarında döşemenin kabarmasını veya çatlamasını önler.

• Gezinme alanları oluşturma veya boşluklara erişim Sıhhi tesisat, elektrik ve bakım için binaların altında.

• Düz ve istikrarlı bir platform sağlamak Düzensiz veya yumuşak zemin üzerine beton yerleştirmek için.

• Malzeme ve nakliye maliyetlerinin düşürülmesi binlerce metreküp ithal dolgu ihtiyacını ortadan kaldırıyor.

Karton veya yüksek yoğunluklu plastikten (çoğunlukla ağır ve tek kullanımlık) yapılan geleneksel boşluk oluşturucuların aksine, ABS Kör Kalıp hem hafif hem de yapısal olarak sağlam bir sistem sunmak için gelişmiş geri dönüştürülmüş ABS plastik kullanıyor. Her ünite, mesafeye ve konfigürasyona bağlı olarak 10 kN/m² veya daha yüksek doğrudan beton dökme yüklerine dayanacak şekilde tasarlanmıştır.

Hafif Beton Dolgularda kör kalıp Nasıl Çalışır?

kör kalıp'un çalışma prensibini anlamak basittir. Sistem, boşluk yaratan geçici bir destek yapısı görevi görüyor; Beton sertleştikten ve yeterli mukavemet kazandıktan sonra kalıp ya yerinde kalır (kalıcı) ya da kaldırılır (çıkarılabilir). Hafif dolgular için kalıcı kör kalıp normdur çünkü döşeme düzeneğinin ağırlığını önemli ölçüde azaltan sürekli bir içi boş alan sağlar.

Kurulum Süreci

Hafif dolgu için tipik bir kör kalıp kurulumu adım adım aşağıdaki şekilde ilerler:

1. Site hazırlığı. Zemin gerekli alt temel seviyesine kadar sıkıştırılır. Temiz, düz bir yüzey sağlamak için granüler bir taban veya körleştirici katman uygulanabilir.

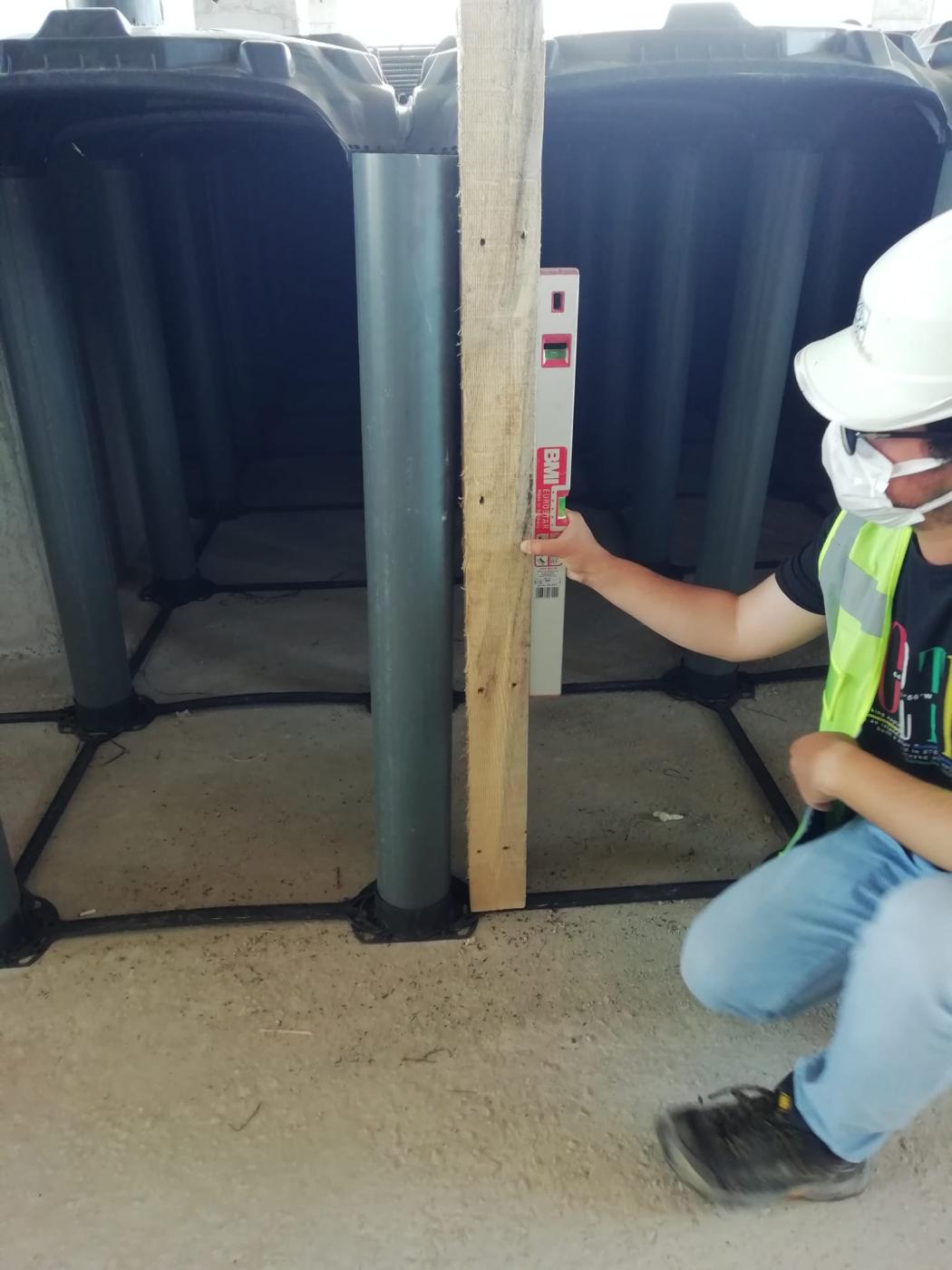

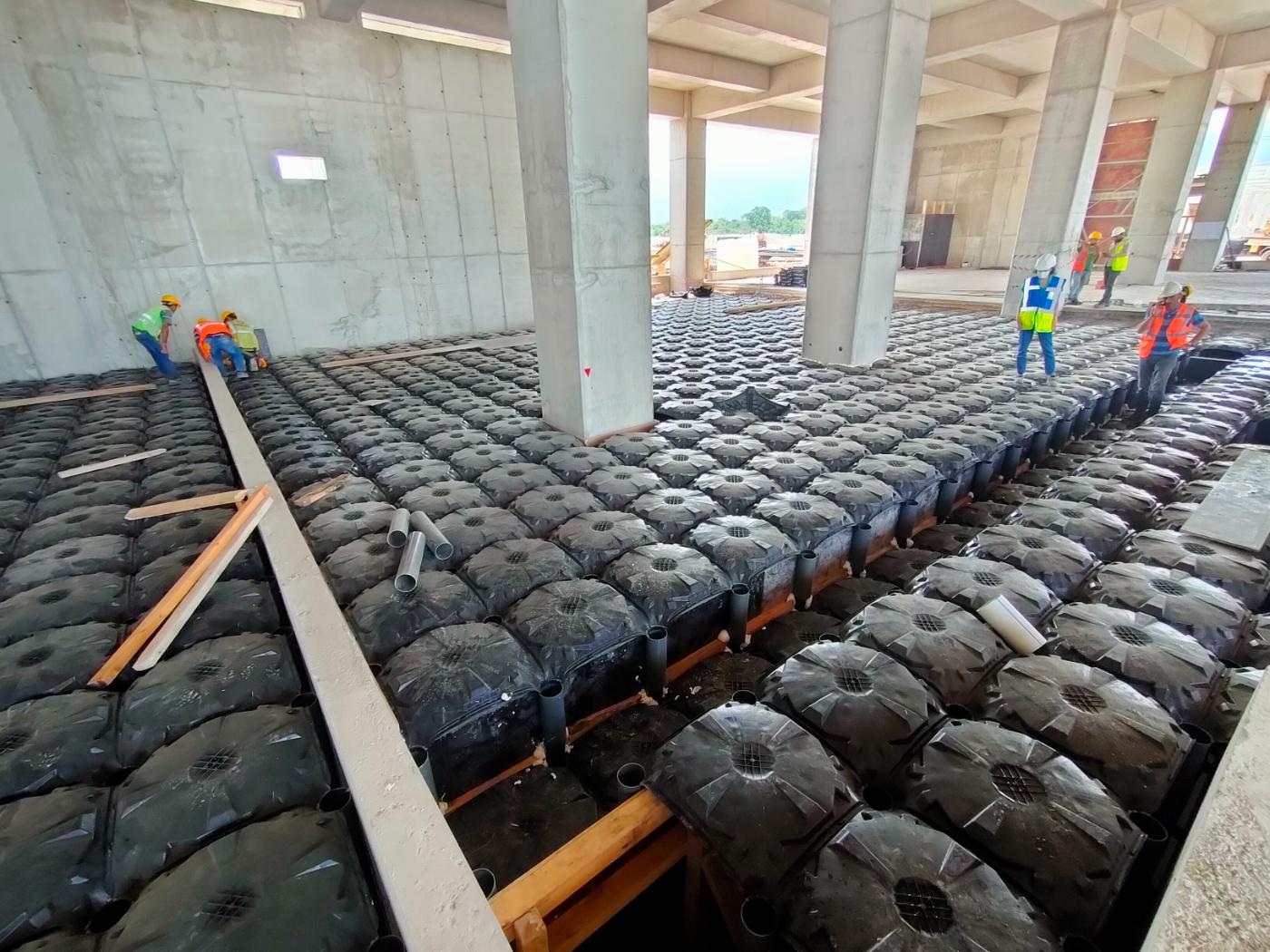

2. Boşluk oluşturucuların yerleştirilmesi. Hazırlanan yüzeye ızgara deseninde ABS Kör Kalıp üniteler yerleştirilir. Ürün tipine bağlı olarak üniteler birbirine kilitlenir veya birbirine bağlanır. Sabit yükseklikteki uygulamalar için (ABS Level), ünitelerin tutarlı bir yüksekliği vardır. Ayarlanabilir yükseklik ihtiyaçları (ABS Plus) için teleskopik bacaklar, yüksekliğin 150 mm'den 600 mm'ye kadar yerinde ayarlanmasına olanak tanır.

3. Destekleyici takviye. Boşluk oluşturucuların üzerine çelik takviye ağı veya inşaat demiri yerleştirilir. Sandalyeler veya ara parçalar, takviyenin doğru kapak derinliğinde olmasını sağlar. ABS boşluk oluşturucular sert olduğundan çeliğe sarkmadan mükemmel destek sağlarlar.

4. Beton dökümü. Beton doğrudan kalıp üzerine pompalanır veya dökülür. ABS üniteleri ıslak yükü eşit şekilde dağıtacak şekilde tasarlanmıştır. Kapalı hücre yapıları betonun boşluk alanına girmesini engeller.

5. Kürleme ve bitirme. Beton istenilen dayanıma ulaştıktan sonra döşeme işlemi tamamlanır. Boşluk oluşturucular kalıcı olarak yerinde kalır; inert geri dönüştürülmüş plastik malzeme sayesinde çürümez, aşınmaz veya zeminde bozulmaz.

Sonuç, altında sürekli hafif bir boşluk bulunan bir beton levhadır. Boşluk derinliği kalıbın yüksekliğine eşittir ve dolgunun toplam ölü yükü toprak veya çakılla karşılaştırıldığında çok daha az olur.

Yük Aktarımı ve Yapısal Davranış

Mühendislerin ortak sorusu, boşluk olması durumunda yükün döşemeden zemine nasıl aktarıldığıdır. Cevap, döşemenin boşluk oluşturucular boyunca uzanan yapısal bir eleman olarak tasarlandığı gerçeğinde yatmaktadır. Beton döşemenin kendisi bir kiriş veya tek yönlü/iki yönlü yayılan döşeme görevi görerek yükleri çevre duvarlarına veya kirişlere aktarır. Boşluk oluşturucuların kendileri, levha kürlendikten sonra yapısal yük taşımazlar; yalnızca yer kaplarlar. Ancak inşaat sırasında taze beton ağırlığını desteklemeleri gerekir. ABS Kör Kalıp'ın yüksek basınç dayanımı hiçbir çökme veya deformasyon oluşmamasını sağlar.

kör kalıplar Türleri: Sabit Yükseklik ve Ayarlanabilir Yükseklik

ABS Kör Kalıp değişen proje gereksinimlerini karşılamak için iki farklı ürün grubu sunuyor:

ABS Level – Sabit Yükseklik kör kalıp

• Tanım: Tutarlı yüksekliğe sahip önceden üretilmiş üniteler, genellikle standart derinliklerde mevcuttur (örn. 150 mm, 200 mm, 300 mm). Verimli taşıma için istiflenebilir ve iç içe yerleştirilebilirler.

• Şunun için en iyisi: Büyük konut döşemeleri, otoparklar ve hafif ticari zeminler gibi eşit dolgu derinliğine sahip projeler.

• Avantajları: En düşük birim maliyet, kurulumu en hızlı ve minimum düzeyde yerinde ayarlama gereksinimi.

• Yük kapasitesi: Standart konfigürasyonlar için 12 kN/m²'ye kadar.

ABS Plus – Ayarlanabilir Yükseklik kör kalıp

• Tanım: Belirli bir aralıkta (örneğin 100 mm ila 600 mm) sonsuz yükseklik değişimine izin veren, ayarlanabilir ayaklara sahip bir teleskopik sistem. Birimler sürekli bir boşluk oluşturacak şekilde birbirine kenetlenir.

• Şunun için en iyisi: Eğimli sahalar, otopark rampaları, düzensiz zemin koşulları veya değişen dolgu derinliklerine ihtiyaç duyulan yerler.

• Avantajları: Özel kesim veya birden fazla boyut sipariş etme ihtiyacını ortadan kaldırır; yerinde yükseklik ayarı zamandan tasarruf sağlar ve israfı azaltır.

• Yük kapasitesi: Tamamen genişletildiğinde sabit yükseklikteki sistemlerle karşılaştırılabilir, üçüncü taraf testleriyle doğrulanmıştır.

Her iki sistem de geri dönüştürülmüş ABS plastikten yapılmıştır ve geleneksel plastik boşluk oluşturuculardan veya polistiren bloklardan yaklaşık %80 daha hafiftir. Bu hafiflik önemli bir USP'dir; ABS bileşenleri, mekanik yardıma ihtiyaç duymadan tek bir işçi tarafından işlenebilir, bu da işçilik ve lojistik maliyetlerini önemli ölçüde azaltır.

Hafif Dolgular için ABS Kör Kalıp Kullanmanın Yararları

Geleneksel dolum yöntemleri veya rakip sistemler yerine ABS Kör Kalıp'ı seçmek ölçülebilir avantajlar sağlar:

Üstün Hafiflik ve Lojistik Verimlilik

ABS boşluk oluşturucular piyasadaki en hafif ürünler olduğundan, bir kamyon dolusu ABS ünitesi 500 m²'ye kadar boş alanı kaplarken, geleneksel plastik veya karton formlar kamyon başına yalnızca 100 m²'lik bir alanı kaplayabilir. Bu, nakliye maliyetlerini, saha depolama alanını ve vinç/kaldırma gereksinimlerini azaltır. Sıkışık kentsel alanlarda veya sınırlı erişime sahip projelerde bu, kritik bir avantajdır.

Malzeme ve İşçilik Maliyetlerinden Tasarruf

İthal dolgu toprağı veya çakılın ortadan kaldırılması malzeme maliyetlerinden tasarruf sağlar. Üstelik kurulum kolaylığı (ağır ekipmanlara gerek olmaması) çalışma saatlerini azaltır. ABS Kör Kalıp yarı vasıflı işçiler tarafından ekip başına günde 200–300 m² oranında döşenebilir. Daha hızlı kurulum, daha kısa inşaat programları ve projenin daha erken tamamlanması anlamına gelir.

Çevresel ve LEED Katkısı

ABS Kör Kalıp sanayi sonrası ve tüketici sonrası geri dönüştürülmüş ABS plastikten üretilmiştir. Bu, Malzemeler ve Kaynaklar (MR) ve Tasarımda Yenilik için LEED v4 kredilerine katkıda bulunur. Kalıcı boşluk aynı zamanda dolgu malzemesinin karbon ayak izini de azaltır. Net sıfır veya sürdürülebilir sertifikasyonu hedefleyen projeler, ABS'yi işlenmemiş plastik veya polistirene yeşil bir alternatif olarak kullanabilir.

Dayanıklılık ve Neme Dayanıklılık

Neme maruz kaldığında parçalanabilen karton boşluk oluşturucuların aksine, ABS plastik tamamen su geçirmezdir ve emici değildir. Nemli toprak koşullarında çürümez, böcekleri çekmez veya bozulmaz. Bu, onu uzun vadeli güvenilirliğin gerekli olduğu kalıcı boşluk uygulamaları için ideal kılar.

Geri Alım Garantisi İsrafı Azaltır

ABS Kör Kalıp benzersiz bir geri satın alma garantisi sunuyor: Beton döküldükten ve boşluk oluştuktan sonra, kullanılmayan veya fazla olan birimler para iadesi için iade edilebilir. Bu, israfı ortadan kaldırır ve proje maliyetlerini daha da azaltır. Aynı zamanda şirketin ürün kalitesine ve çevresel sorumluluğuna olan güvenini de gösterir.

ABS Kör Kalıp için Tipik Uygulamalar

ABS Kör Kalıp çözümleri, ABS web sitesinin kullanım alanlarında ayrıntılı olarak belirtildiği gibi çok çeşitli inşaat senaryolarında kullanılmaktadır:

Zeminlerde Hafif Dolgu

Aşırı ölü yükten kaçınması gereken zemin katları veya asma döşemeleri (örneğin yer altı otoparkı veya bodrum katları) inşa ederken, ağır dolguların yerini ABS boşluk oluşturucular alır. Boşluk derinliği gerekli yalıtım veya hava boşluğuna göre ayarlanarak hafif, yapısal açıdan verimli bir zemin sistemi oluşturulabilir.

Batık Döşeme Dolguları

Ticari binalarda, zemin katlarda veya podyumlarda batık döşemeler (gömülü tuvaletler, saksılar veya mimari özellikler için) yaygındır. ABS Kör Kalıp döşemenin altında bir boşluk oluşturarak, bitmiş zemini bitişik alanlarla aynı hizada tutarken tesisatlarin boşluk içinde yürütülmesine olanak tanıyor. Hafif sistem, destekleyici yapının aşırı yüklenmesini önler.

Peyzaj Dolguları

Çatı bahçeleri, yeşil teraslar ve podyum peyzajları, bina yapısını aşırı yüklemeyen hafif bir yetiştirme ortamı gerektirir. ABS boşluk oluşturucular toprak tabakası için stabil bir taban sağlarken boşluk drenaja ve köklerin havalanmasına izin verir. Geri dönüştürülmüş plastik malzeme etkisizdir ve bitki büyümesi için güvenlidir.

Otopark Rampaları

Bir otopark rampası inşa etmek, dolgu derinliğini en aza indirirken döşeme yükseklikleri arasında yumuşak bir geçiş oluşturmak için genellikle bir boşluk gerektirir. ABS Plus ayarlanabilir yükseklik kör kalıp rampalar için idealdir çünkü her ünite eğime uyacak şekilde ayrı ayrı ayarlanabilir. Sistem, dökme sırasında betonu destekler ve rampanın altında sürekli bir boşluk oluşturarak destekleyici kolonlar ve temeller üzerindeki ölü yükü önemli ölçüde azaltır.

Evlerin Altındaki Tarama Alanları

Konut inşaatlarında, özellikle genişleyen veya problemli topraklara sahip alanlarda, döşemeyi yer hareketinden izole etmek için bir gezinme alanına ihtiyaç vardır. ABS Kör Kalıp döşemenin altında eşit bir açıklık (ör. 300 mm) oluşturarak havalandırmaya ve sıhhi tesisata erişime olanak tanır. Hafif ünitelerin dar temel alanlarına kurulumu kolaydır.

Neden ABS Kör Kalıp'ı Seçmelisiniz?

Çok sayıda kör kalıp sağlayıcının bulunduğu bir pazarda ABS, birçok boyutuyla öne çıkıyor:

• En hafif çözüm: Geri dönüştürülmüş ABS plastik, alternatiflerine kıyasla ağırlığı %80'e kadar azaltır, bu da daha düşük nakliye maliyetleri ve daha kolay manuel taşıma anlamına gelir.

• Ayarlanabilir ve sabit seçenekler: Her proje senaryosunu ekonomik ABS Level veya çok yönlü ABS Plus ile karşılayın.

• Mühendislik desteği: ABS, kör kalıp'un doğru şekilde belirlenip kurulduğundan emin olmak için kapsamlı tasarım hesaplamaları, yerinde denetim ve mühendislik danışmanlıkları sağlar.

• Geri alım garantisi: Kullanılmayan malzemeleri kredi karşılığında iade edin; sektörde bir ilk.

• Kanıtlanmış güvenilirlik: Büyük yükleniciler ve geliştiriciler tarafından konut, ticari ve altyapı projelerinde kullanılır.

Maliyet, hız ve sürdürülebilirlik sunan bir kör kalıp sistemi arayan proje yöneticileri ve mühendisler için ABS Kör Kalıp kesin seçimdir.

Çözüm

kör kalıp yeni bir konsept değil, ancak malzeme ve tasarımdaki modern gelişmeler onu her zamankinden daha erişilebilir ve verimli hale getirdi. ABS Kör Kalıp, geleneksel doldurma yöntemlerinden ve rakip sistemlerden daha iyi performans gösteren hafif, yüksek mukavemetli bir çözüm oluşturmak için geri dönüştürülmüş ABS plastikten yararlanıyor. İster standart bir döşeme için sabit yükseklikte bir sisteme, ister karmaşık bir rampa veya eğimli saha için ayarlanabilir bir sisteme ihtiyacınız olsun, ABS günümüz inşaat sektörünün talep ettiği ürünleri, mühendislik desteğini ve çevresel faydaları sağlar.

ABS'yi seçerek yalnızca bir boşluk yaratmıyorsunuz; proje maliyetlerini azaltıyor, programları hızlandırıyor ve daha sürdürülebilir bir yapılı çevreye katkıda bulunuyorsunuz. Bir sonraki projeniz için piyasadaki en hafif kör kalıp çözümünü düşünün: ABS Kör Kalıp.

Teknik özellikler, yük tabloları veya fiyat teklifi istemek için şu adresi ziyaret edin: abskorkalip.com.tr veya mühendislik ekibimizle iletişime geçin.

Sık sorulan sorular

kör kalıp sistemi nedir?

Bir kör kalıp sistemi, tüm derinliği katı bir malzeme ile doldurmak yerine, betonarme bir zeminin altında planlı bir boşluk oluşturmak için modüler formlar kullanır.

kör kalıp hafif beton dolguları nasıl destekler?

Kalıp, betonarme yüzeyin altında kontrollü bir boşluk bırakırken yükseltilmiş bir zemin yapısı oluşturur. Nihai yapısal tasarım ve ürün seçimi projeye özeldir.

Hangi ABS sistemi dikkate alınmalıdır?

ABS Level sabit yükseklik seçeneğidir ve ABS Plus ayarlanabilir yükseklik seçeneğidir. Uygun seçim seviyelere, yüklere, tesisatlare ve tasarımın tamamına bağlıdır.

Kaynaklar ve daha fazla okuma

• ABS teknik belgeleri — güncel ürün belgeleri, sertifikalar ve kurulum kaynakları.
• ABS ürün kataloğu — ürün ailesine genel bakış ve uygulama bilgileri.
• ABS referans projeleri — tamamlanan başvuru örnekleri.
• ABS Kör Kalıp Hakkında — şirket ve ürün geçmişi.

Herhangi bir proje için, en son yayınlanan teknik belgeleri ve proje yerinde geçerli olan gereksinimleri kullanın. Bir kaynak, çizim veya spesifikasyon bu kılavuzla çelişiyorsa, verilen proje dokümantasyonu önceliklidir.
