Otopark Rampaları için kör kalıp: Tasarım ve Seçim Kılavuzu

Hızlı cevap

kör kalıp komple betonarme döşeme yapısının bir parçası olarak değerlendirilir. En faydalı karar, projenin seviyelerine, yüklerine, tesisatlarına, arayüzlerine ve inşaat kısıtlamalarına uyan karardır; en cazip izole malzeme fiyatına veya genel performans iddiasına sahip olan karar değil.

Bu kılavuz nasıl kullanılır?

Bir tasarım incelemesi hazırlamak için aşağıdaki bölümleri kullanın. Bilinen girdileri kaydedin, eksik bilgileri tanımlayın ve bir ürün belirtilmeden önce uygun yapısal ve uzman tasarımcıları dahil edin. Kılavuz, ilgili ABS ürün ve uygulama kaynaklarına bağlantı verir, böylece okuyucu, bir blog yazısını mühendisliğin yerine koymak zorunda kalmadan genel bir sorudan projeye özel bir konuşmaya geçebilir.

Rampaları tipik zeminden farklı kılan şey nedir?

Bir rampa trafik hareketini, eğim geometrisini ve su yönetimini birleştirir. Seviyedeki yerel değişiklikler, özellikle girişlerde, sahanlıklarda, drenaj kanallarında, bariyerlerde ve bitişik döşemelere olan bağlantılarda ortalama döşeme katmanından daha önemli olabilir. Bu nedenle tasarımın gözden geçirilmesinde tek bir tipik ayrıntı değil, her geçiş boyunca planlar ve bölümler kullanılmalıdır.

Herhangi bir sistem seçilmeden önce araç sınıflarını, trafik düzenini, frenleme ve dönüş bölgelerini, bariyer ayrıntılarını, tekerlek yollarını, bağlantıları ve bitiş gereksinimlerini tanımlayın. Bu girdiler yapısal ve inşaat tasarımı esasına aittir. Bunlar bir kalıp maddesinin karar verebileceği performans iddiaları değildir.

Geometriyi ve toleransları erkenden belirleyin

Boyuna eğimi, çapraz düşüşü, yüksek ve alçak noktaları, tavan boşluğunu ve bitmiş yüzey toleranslarını doğrulayın. Daha sonra bu noktaların her birinin altındaki döşeme katmanını haritalandırın. Bu süreç, sabit yükseklikte bir bölgenin mümkün olup olmadığını, yüksekliği ayarlanabilir bir bölgenin gözden geçirilmesinin gerektiği ve ayrı bir geçiş detayının gerekli olabileceği yerleri tanımlar.

İnşaat toleransları da aynı ilgiyi hak ediyor. Bir rampa, kurulum ve beton dökümü sırasında seviyeler kontrol edilmezse, kağıt üzerinde nominal eğimini karşılarken göllenme veya garip geçişler oluşturabilir. Uygulama yöntemi bildirimi, işe başlamadan önce hazırlık kontrollerini, muayene noktalarını ve kabul kriterlerini açıklamalıdır.

Drenaj, su yalıtımı ve derzler

Drenaj kanalları, çıkışlar, eğimler ve bakım erişimi, tamamlanan yüzey ve altındaki katmanlarla koordine edilmelidir. Su yalıtımının mevcut olduğu yerlerde konumunu, korumasını ve tüm geçişlerini tanımlayın. Derzlerin gerekli olduğu yerlerde, bunların konumlarını yapısal tasarım ve yüzey kaplamasıyla doğrulayın. Döşemenin altında bir boşluk oluşturulduğu için bu sorumlulukların hiçbiri kör kalıp sistemine aktarılmaz.

Zemin altı veya kapalı rampalar için, son yüzey tamamlanmadan önce su yollarının kontrolünden kimin sorumlu olacağını ve montajın nasıl korunacağını kabul edin. Erken koordinasyon, yapısal olarak çalışan ancak drenajı veya bakımı engelleyen bir ayrıntıyı önler.

İncelenecek yapım sırası

1. Mevcut rampa kesitlerini, yapısal tasarım esaslarını ve drenaj düzenini onaylayın.
2. Alt tabakanın hazır olduğunu ve ayrı su geçirmezlik veya koruma katmanlarını doğrulayın.
3. Kalıp düzenlemesini belirleyin ve donatı yerleştirilmeden önce yükseklik değişikliklerini inceleyin.
4. Dökmeden önce drenajları, manşonları ve girişleri koordine edin.
5. Donatıyı, kenarları, derzleri ve dökme sıralamasını yayınlanan yöntem beyanına göre inceleyin.
6. Devir işleminin bir parçası olarak bitmiş seviyeleri, düşmeleri ve drenaj performansını kontrol edin.

ABS teknik soruşturmasına dahil edilecek bilgiler

Rampa planlarını ve kesitlerini, gerekli bitmiş seviyeleri, tasarım yüklerini, beton ve takviye gerekliliklerini, drenaj ve su geçirmezlik ayrıntılarını, erişim kısıtlamalarını ve hedef programı sağlayın. Bu, ABS'nin genel bir öneri yerine kalıp yaklaşımına ilişkin projeyle ilgili bir tartışmayla yanıt vermesine olanak tanır. Ayrıca bkz. ABS teknik belgeleri Ve Rampa İnşaatı uygulama kaynağı.

Yaygın rampa risklerinin erken ortaya çıkması

• Yerleşim planı kabul edildikten sonra eğimlerde veya kanal konumlarında yapılan geç değişiklikler.
• Yüksek stresli veya suya duyarlı bölgelerde koordinasyonsuz manşonlar ve girişler.
• Normal kat detayının rampa geçişinde değişmeden uygulandığını varsayarsak.
• Derzler, drenaj ve beton işleri için aynı varsayımlar olmadan fiyatların karşılaştırılması.
• Seviye doğrulaması beton yüzeyi tamamlanıncaya kadar bırakılır.

Otopark rampaları çeşitli tasarım taleplerini tek bir yerde birleştirir: kontrollü eğim, araç yükleri, drenaj, seviye geçişleri, kenarlar ve dayanıklı betonarme yüzey. kör kalıp, tasarımın katı hacimli geleneksel dolguya dayanmadan yükseltilmiş bir beton profil oluşturması gereken bir rampa için değerlendirilebilir. Doğru sistem ve detayın gerçek rampa çizimlerinden ve yapısal tasarımdan teyit edilmesi gerekir.

Rampa geometrisiyle başlayın

Bir doldurma yöntemi seçmeden önce boylamsal ve çapraz geçiş geometrisini belirleyin. Rampa projenin eğimi, tavan boşluğu, geçiş ve erişilebilirlik gereksinimlerini karşılamalıdır. Daha sonra bir kör kalıp düzenlemesi, tanımlanmamış bir rampa şeklini "çözmek" için kullanmak yerine, değişen seviyelerle koordine edilir.

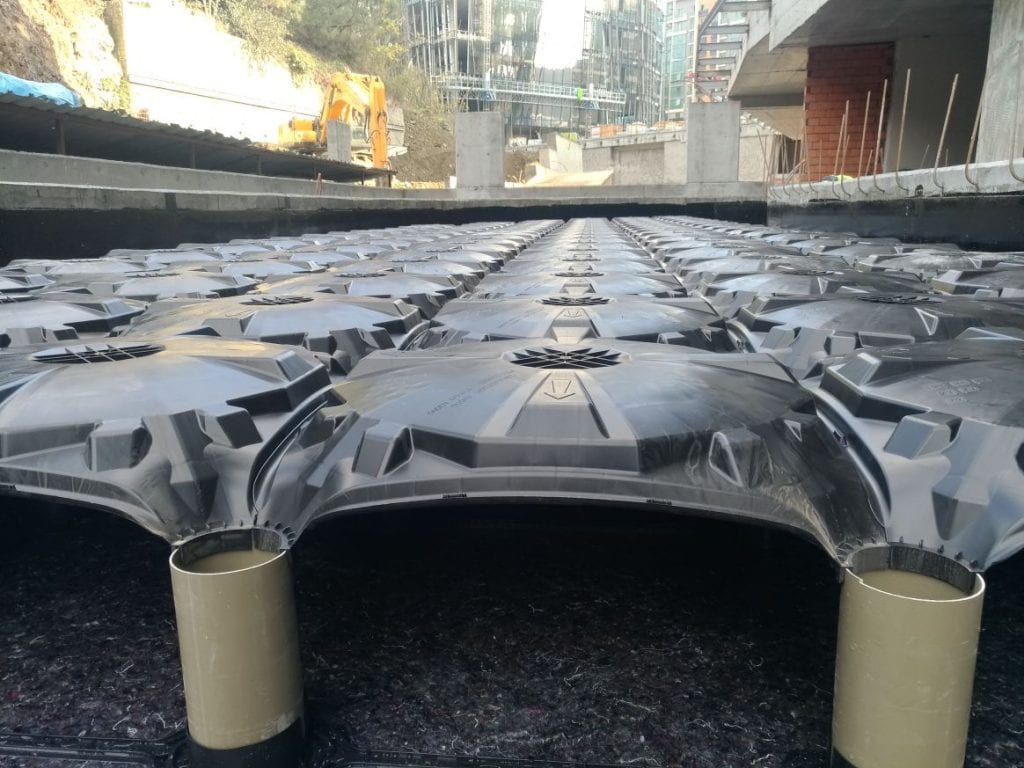

Değişken yükseklikteki yapılar için ayarlanabilir bir sistem ABS Plus değerlendirilebilir. Bu, mühendisin rampa ve döşeme tasarımının yerine geçmez, teknik inceleme için bir başlangıç ​​noktasıdır.

Araç yükleri ve döşeme tasarımı ilk sırada gelir

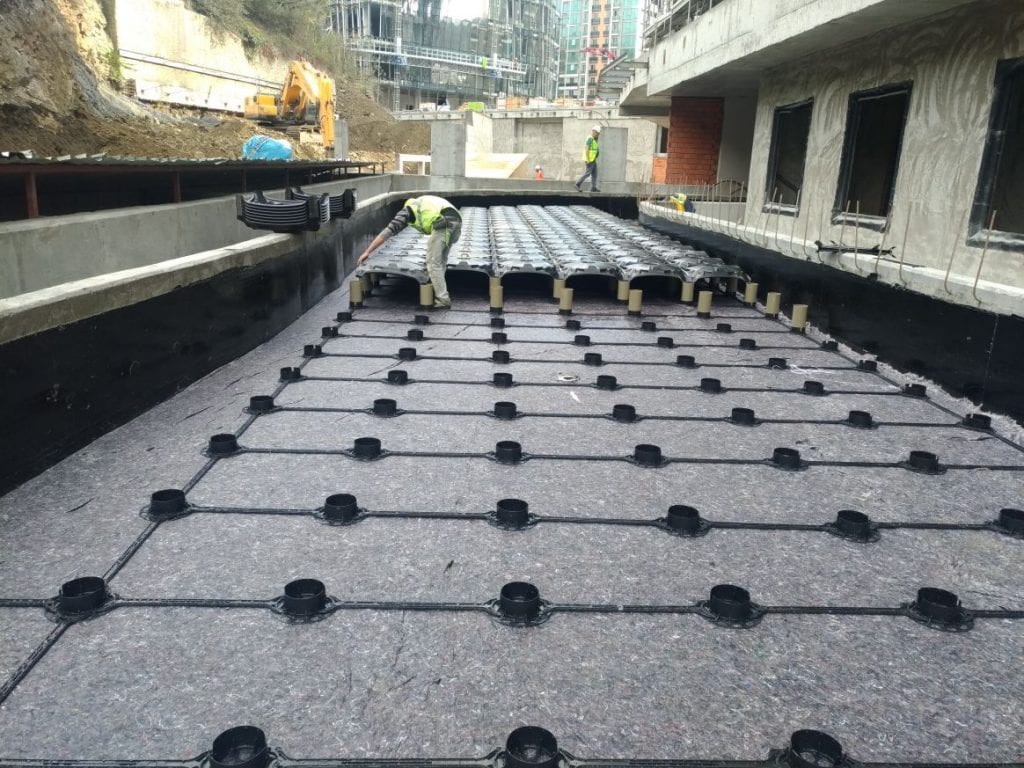

Video: Mevcut ABS otopark rampası inşaat görüntüleri. Yayınlanan çizimlerden ve teknik incelemeden projeye özel geometri, yükleme, drenaj ve kurulum ayrıntılarını doğrulayın.

Otopark rampası genel bir kat değildir. Araç tipi, tekerlek yükleri, trafik sıklığı, fren ve dönüş bölgeleri, bariyerler, birleşim yerleri, drenaj kanalları ve kenar detayları betonarme tasarımı etkiler. Yapı mühendisi tasarım yüklerini oluşturmalı ve beton döşeme, takviye, destekler, kalıp düzeni ve inşaat sırası dahil olmak üzere sistemin tamamını doğrulamalıdır.

Yalnızca nominal yüksekliğe veya pazarlama karşılaştırmasına bakarak bir sistem seçmeyin. Rampa çizimi ve tasarım esası gerekli girdilerdir.

Drenaj ve su yalıtımını ayrı katmanlar halinde koordine edin

Drenaj eğimleri, kanalları, çıkışları ve su yalıtım arayüzleri bağımsız olarak çözülmelidir. Bir döşemenin altındaki boşluk, otomatik olarak bir drenaj tasarımı veya su geçirmez bariyer sağlamaz. İlgili proje uzmanlarıyla su yollarını, membran sürekliliğini, geçişleri ve bakım gerekliliklerini doğrulayın.

Rampa inşaatı kontrol listesi

• Tüm boyuna eğimleri, kesişmeleri ve geçiş bölgelerini doğrulayın.
• statik hesap için araç, bariyer ve konsantre yükleri tanımlayın.
• Kurulum çizimleri yayınlanmadan önce drenajları, düşmeleri, su yalıtımını ve geçişleri koordine edin.
• Kenar sınırlamalarını, derzleri ve bitişik döşeme veya duvarlarla olan arayüzleri gözden geçirin.
• Erişimi, teslimatı, montajı, donatı yerleştirmeyi ve beton dökme sırasını planlayın.
• Verilen çizimleri kullanarak ABS yerleşim incelemesi ve projeye özel fiyat teklifi alın.

ABS ne zaman dahil edilmeli

Rampa geometrisi ve tasarım varsayımları hazır olduğunda ABS teknik ekibini getirin. Bu, ekibin bir kör kalıp yaklaşımının uygun olup olmadığını incelemesine, olası ürün ailesini belirlemesine ve koordinasyon sorularını erkenden işaretlemesine olanak tanır. Mevcut olanı görün Rampa İnşaatı uygulama sayfası ABS kullanım alanına genel bakış için.

İlgili kılavuzlar: Sabit ve ayarlanabilir kör kalıp · Plastik kör kalıp ve geleneksel dolgular

Rampa çizimlerinizi projeye özel inceleme için gönderin.

Sık sorulan sorular

kör kalıp otopark rampasında kullanılabilir mi?

Rampa tasarımının yükseltilmiş betonarme profil gerektirdiği durumlarda değerlendirilebilir. Uygunluk rampa geometrisine, araç yüklerine, drenaja, döşeme tasarımına ve tüm inşaat detayına bağlıdır.

Bir rampanın araç yük kapasitesini kör kalıp belirler mi?

Hayır. Araç yük kapasitesi, döşeme, takviye, destekler, bağlantılar ve yerel detaylar dahil olmak üzere komple betonarme tasarımdan proje yapı mühendisi tarafından belirlenir.

Döşemenin altındaki boşluk, rampa drenajının veya su yalıtımının yerini mi alıyor?

Hayır. Drenaj eğimleri, kanallar, su yalıtım katmanları, geçişler ve bakım erişimi, proje için koordine edilmesi gereken ayrı tasarım gereksinimleridir.

Kaynaklar ve daha fazla okuma

• ABS teknik belgeleri — güncel ürün belgeleri, sertifikalar ve kurulum kaynakları.
• ABS ürün kataloğu — ürün ailesine genel bakış ve uygulama bilgileri.
• ABS referans projeleri — tamamlanan başvuru örnekleri.
• ABS Kör Kalıp Hakkında — şirket ve ürün geçmişi.

Herhangi bir proje için, en son yayınlanan teknik belgeleri ve proje yerinde geçerli olan gereksinimleri kullanın. Bir kaynak, çizim veya spesifikasyon bu kılavuzla çelişiyorsa, verilen proje dokümantasyonu önceliklidir.
