Kör kalıp Uygulamalar: Hafif Dolguların Modern İnşaatı Dönüştürdüğü Yer
kör kalıp uygulamalar; köprü inşaatı, ticari temeller ve otoyol dolgularını kapsar; mühendislerin yapısal yükü azaltması, proje zaman çizelgelerini hızlandırması ve malzeme maliyetlerini %20-35 oranında azaltması gereken her yerde. kör kalıp sistemleri, boşlukların tamamını toprak veya betonla doldurmak yerine, yapısal döşemelerin altında içi boş plastik veya köpük bloklar kullanarak, taşıyıcı duvarlar ve temeller üzerindeki yükü hafifleten kasıtlı "boşluklar" oluşturur. Bu yaklaşım, Avrupa, Asya ve giderek Kuzey Amerika'da endüstri standardı haline geldi; yüksek binaları, havaalanı terminallerini ve çok şeritli otoyolları yöneten müteahhitler tarafından benimsendi.

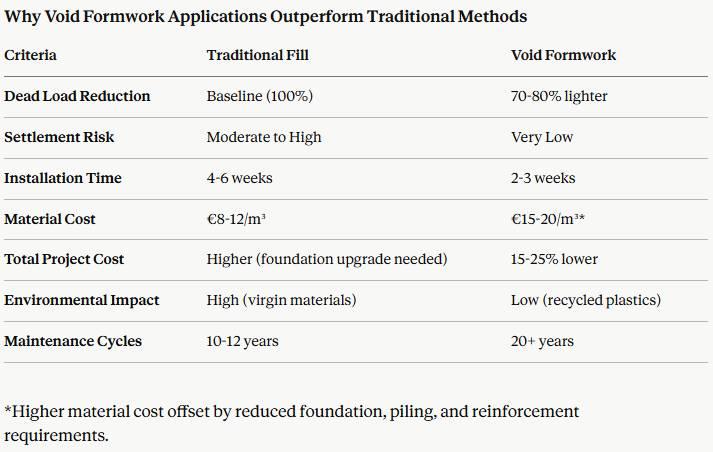

Temel prensip zariftir: yapısal bütünlükten ödün vermeden ağırlığın azaltılması. Size en etkili sekiz uygulamayı anlatacağız, kör kalıp uygulamasının neden geleneksel yöntemlerden daha iyi performans gösterdiğini açıklayacağız ve bu teknolojinin bir sonraki projenize uygun olup olmadığını nasıl değerlendireceğinizi göstereceğiz.
kör kalıp Uygulamaları Nelerdir? Bir Tanım
kör kalıp, tasarım özelliklerini korurken ölü yükü ortadan kaldırmak için içi boş modüler blokların (tipik olarak geri dönüştürülmüş plastikten veya genişletilmiş polistirenden yapılmış) yapısal elemanların altına sistematik olarak yerleştirilmesini ifade eder.

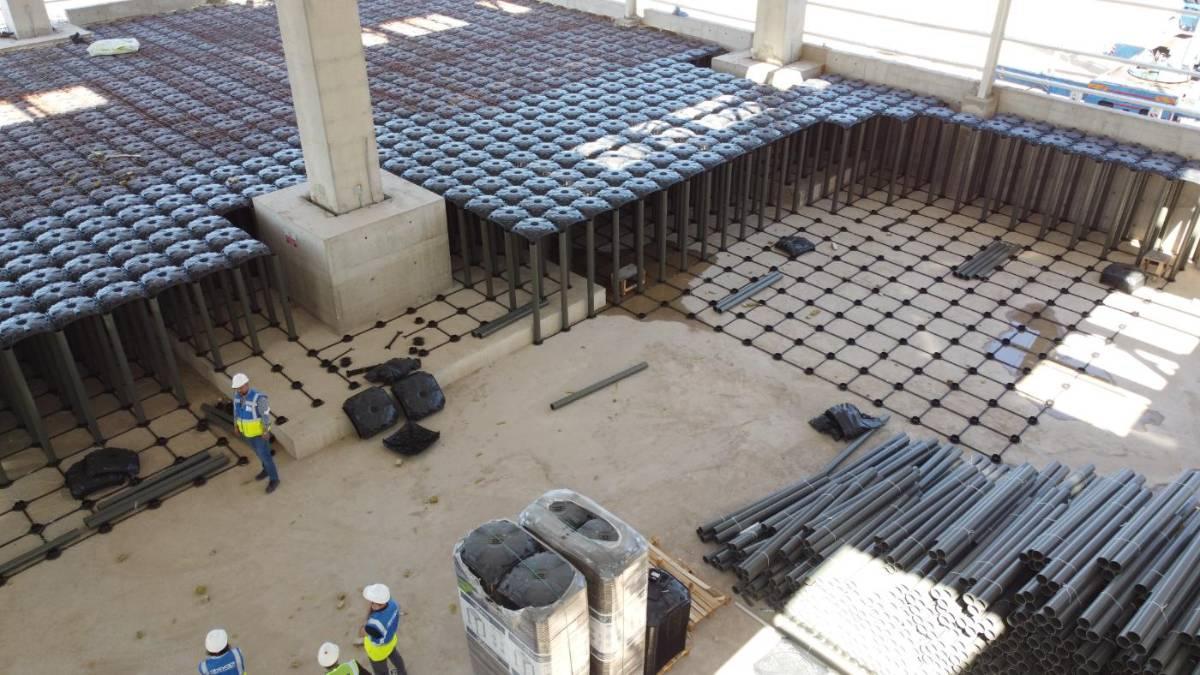

Pratik anlamda: ticari bir binanın altında bir bodrum katı düşünün. Geleneksel olarak bu levha, kapladığı alanın tamamı boyunca sıkıştırılmış toprak veya grobeton dolgu üzerinde durabilir. kör kalıp ile birbirine kenetlenen plastik blokları ızgara düzenine yerleştirirsiniz ve döşemenin altında hava cepleri bırakırsınız. Bloklar döşemenin ağırlığını desteklerken boşluklar temel üzerindeki aşağı doğru baskıyı önemli ölçüde azaltır.
Bu neden önemli? Tüm yapısal sisteminiz boyunca azaltılmış yük basamakları:
Temeller daha sığ hale gelir (daha az kazık gerekir)
Taşıyıcı duvarlar daha az strese maruz kalır
Yerleşim riski azalır
Uzun vadeli bakım maliyetlerinde düşüş
Mimarların ve mühendislerin giderek daha fazla kör kalıp belirtmesinin nedeni budur; bu bir trend değildir; yapısal optimizasyondur.
İnşaatta En Yaygın 8 kör kalıp Uygulama
1. Ticari Bina Bodrumları ve; Otopark Yapıları
kör kalıp, ofis kulelerinde ve karma kullanımlı projelerde bodrum katlarının altında yaygın olarak kullanılmaktadır. Tipik bir senaryo: Bodrum katında otoparkı olan 50.000 m²'lik bir ticari bina. Geleneksel dolum 2.000-3.000 ton ölü yük ekleyecektir. kör kalıp bunu 300–500 tona düşürür, bu da şu anlama gelir:
Temel kazıklarında %30-40 azalma
Düşük sismik yük sınıflandırması
Yumuşak zemin koşullarında daha az oturma
ABS Kör Kalıp proje: Yeraltı suyu ve yumuşak toprağın yük azaltmayı kritik hale getirdiği İstanbul'un Kadıköy ve Maslak ilçelerindeki bodrum katları için kör kalıp sistemleri tedarik ettik.
2. Köprü Dolgusu Yaklaşımları
Köprü yaklaşımları (köprü tabliyeleri ile yaklaşım yolları arasındaki geçiş bölgeleri) farklı yerleşimlerle ünlüdür. Sağlam köprüden daha yumuşak sete geçen araçlar bir "çarpma" hisseder. kör kalıp bunu dolgu dolgusu içine bloklar yerleştirerek alttaki toprağı sıkıştıran etkin ağırlığı azaltarak çözer.
3. Yüksek Hızlı Demiryolu Ray Yatakları
Demiryolu altyapısı hassasiyet gerektirir. 50 mm'lik bir çökme bile ray geometrisinin tolerans dışına çıkmasına neden olabilir. Balast katmanlarının altındaki kör kalıp, geleneksel kırma taşların tek başına oluşturduğu çökme riski olmaksızın sağlam, uzun ömürlü ray yatakları oluşturur.
4. Havaalanı Pisti ve; Taksi Yolu İnşaatı
Havalimanları döşeme çatlaklarını veya çökmeleri kabul edemez. kör kalıp artık sert beton pistlerin ve taksi yollarının altında standarttır; tek biçimli destek sağlar, farklı oturmaları azaltır ve kaplama ömrünü 5-10 yıl uzatır.
5. Zayıf Topraklarda Hafif Dolgular
İnşaat turba, kil veya diğer sıkıştırılabilir katmanlar üzerinde gerçekleştiğinde, geleneksel dolgu risklidir; sıkıştırır ve maliyetli onarımları tetikler. kör kalıp—özellikle genişletilmiş polistiren (EPS) veya plastik bloklarla—sabit kalacak şekilde tasarlanmıştır ve aksi takdirde inşa edilemeyecek arazilerde projeleri uygulanabilir kılar.
6. Çatı & amp; Yükseltilmiş Döşeme Sistemleri
Her tonun önemli olduğu binalarda (çok katlı otoparklar, modüler konut kuleleri) asma döşemelerin altındaki kör kalıp ağırlığı azaltır, daha uzun açıklıklara izin verir ve yapısal çerçeve maliyetini %10-15 oranında azaltır.
7. İstinat Duvarları ve İstinat Duvarları Şev Stabilizasyonu
İstinat duvarlarının arkasındaki kör kalıp, duvar yapısı üzerindeki yanal basıncı azaltır. Mühendisler daha hafif duvarlar tasarlayabilir, donatıyı azaltabilir ve inşaat süresini kısaltabilir.
8. Yardımcı Hendek ve; Yeraltı Hizmet Ağları
Yolların veya binaların altından geçen gaz boruları, su şebekeleri ve elektrik boruları kör kalıp dolgusundan yararlanır; bu, tesislerin üzerindeki yükü azaltır ve gelecekteki bakım erişimini kolaylaştırır.
kör kalıp Uygulamaları Hakkında Yaygın Yanlış Kanılar
Efsane 1: "kör kalıp deneyseldir."
Gerçek: kör kalıp Avrupa'da 1970'lerden beri kullanılmaktadır. Binlerce yapı (otoyollar, köprüler, ticari binalar) 30 yılı aşkın süredir kusursuz bir performans sergiliyor. Bu yeni değil; bu kanıtlanmıştır.Efsane 2: "Deprem bölgelerinde işe yaramaz."
Gerçek: kör kalıp aslında iyileştirir Deprem sırasında sallanan toplam kütleyi azaltarak sismik performans. Türk mühendisler artık İstanbul ve İzmir gibi yüksek sismik bölgelerde rutin olarak kör kalıp belirtiyor.Efsane 3: "Bloklar zamanla bozulacak veya sıkışacaktır."
Gerçek: Modern plastik kör kalıp bloklar (ABS'nin ürettiği gibi), bozulmadan onlarca yıllık sıkıştırma yüklerine dayanacak şekilde tasarlanmıştır. Laboratuar testleri gerçekçi bina yükleri altında sıfır sürünmeyi doğrulamaktadır.Efsane 4: "Bu yalnızca mega projeler içindir."
Gerçek: kör kalıp 500 m² kadar küçük projeler (tek bir ofis katı) için uygun maliyetlidir. ROI, zayıf zemine veya kısıtlı zaman çizelgelerine sahip projelerde en güçlüsüdür, ancak tasarruflar tüm ölçeklerde tahakkuk eder.
ABS Kör Kalıp, kör kalıp Uygulamalarına Nasıl Yaklaşır?
ABS Yapı Elemanları olarak sadece blok tedarik etmiyoruz; toprağınıza, yükünüze ve zaman çizelgenize göre özel çözümler üretiyoruz.
Sürecimiz:
Jeoteknik Değerlendirme: kör kalıp'un siteniz için ideal olduğunu doğrulamak amacıyla sondaj kayıtlarını ve toprak parametrelerini inceliyoruz.
Yük Hesaplaması: Mühendislerimiz, güvenlik marjlarını sağlamak için yapınızın yüklerini blok spesifikasyonlarına göre modeller.
Kurulum Desteği: Yerleştirme ve sıkıştırma sırasında yerinde eğitim ve kalite denetimi sağlıyoruz.
Uzun Süreli İzleme: Kritik projeler için yerleşim takibi ve periyodik denetimler sunuyoruz.
Son Proje Örneği: İstanbul'da 35.000 m²'lik bir ticari gelişme, derinlikteki kil mercekleri nedeniyle 1,2 metrelik farklı oturmayla karşı karşıyaydı. Bodrum katında kör kalıp belirterek yapısal yükü %40 oranında azalttık ve oturma tahminini kabul edilebilir sınırlar dahilinde 150 mm'ye düşürdük. Proje, derin kazıklı güçlendirmede 1,2 milyon Euro tasarruf sağladı ve planlanandan 6 hafta önce tamamlandı.
Sıkça Sorulan Sorular
S: kör kalıp biçiminin projem için uygun olup olmadığını nasıl bileceğim?
C: Üç gösterge, kör kalıp dosyasının değerlendirilmeye değer olduğunu gösteriyor:
Zayıf veya sıkıştırılabilir toprak (kil, turba, silt)
Büyük zemin plakaları veya geniş açıklıklar (15 metrenin üzerinde)
Sıkı zaman çizelgesi (kör kalıp inşaatı 3-4 hafta hızlandırır)
Projeniz bunlardan herhangi ikisini karşılıyorsa, bir fizibilite çalışması yapılması faydalı olacaktır.
S: kör kalıp blokların teslim süresi nedir?
C: Standart plastik bloklar genellikle stokta mevcuttur ve 2-3 hafta içinde gönderilebilir. Özel boyutlandırma veya büyük hacimler (50.000 bloğun üzerinde) 4-6 hafta gerektirebilir. Tedarik zaman çizelgesinde önceden plan yapın.
S: kör kalıp ıslak koşullarda kullanılabilir mi?
C: Evet, plastik kör kalıp suya dayanıklıdır ve yüksek su seviyelerinde iyi performans gösterir. Ancak akan yeraltı suyu veya artezyen koşullarıyla uğraşıyorsanız ek drenaj tasarımına ihtiyaç vardır. Mühendislik ekibimiz sitenize özgü özellikler konusunda tavsiyelerde bulunabilir.
S: Kullanım ömrü sonunda kör kalıp nasıl kaldırılır veya geri dönüştürülür?
C: Plastik kör kalıp bloklar tamamen geri dönüştürülebilir. Yıkım sırasında bloklar çıkarılarak plastik geri dönüşüm tesislerine gönderilir. Birçok blok sonraki projelerde yeniden kullanılıyor. Bu yaşam döngüsü avantajı LEED ve sürdürülebilir bina sertifikaları için giderek daha önemli hale geliyor.
S: Plastik ve EPS kör kalıp arasındaki fark nedir?
A: Plastik bloklar (HDPE veya geri dönüştürülmüş plastik) daha dayanıklıdır, yeniden kullanılabilir ve yüksek yüklü uygulamalar için uygundur. EPS (genişletilmiş polistiren) daha hafif ve daha ucuzdur ancak daha az yeniden kullanılabilir ve daha kırılgandır. Kalıcı yapılar için plastik standarttır; EPS bazen geçici uygulamalar için kullanılır.
Çözüm
kör kalıp uygulamalar artık niş uygulamalar değil; maliyeti azaltmak, programları hızlandırmak ve uzun vadeli dayanıklılığı artırmak için ana akım yapısal çözümdürler. İster yüksek bir bodrum katı, ister bir köprü yaklaşımı, ister hafif-kritik bir çatı katı tasarlıyor olun, kör kalıp fizibilite çalışmalarınızda ciddi bir şekilde dikkate alınmayı hak ediyor.
Teknoloji işe yarıyor. Ekonomi üst üste geliyor. Çevresel ayak izi geleneksel dolguya göre daha düşüktür. Tek soru bir sonraki projenizin uygun olup olmadığıdır.
Projeniz için kör kalıp dosyasını keşfetmeye hazır mısınız? Mühendislik ekibimiz saha koşullarınızı değerlendirebilir, yük azaltımlarını modelleyebilir ve yapınıza uygun bir maliyet-fayda analizi sağlayabilir.
