Sabit Yükseklik ve Ayarlanabilir Yükseklik kör kalıp: Nasıl Seçilir

Hızlı cevap

Kör kalıp, betonarme döşeme yapısının tamamının bir parçası olarak değerlendirilmelidir. En faydalı karar, projenin seviyelerine, yüklerine, tesisatlarına, arayüzlerine ve inşaat kısıtlamalarına uyan karardır; en cazip izole malzeme fiyatına veya genel performans iddiasına sahip olan karar değil.

Bu kılavuz nasıl kullanılır?

Bir tasarım incelemesi hazırlamak için aşağıdaki bölümleri kullanın. Bilinen girdileri kaydedin, eksik bilgileri tanımlayın ve bir ürün belirtilmeden önce uygun yapısal ve uzman tasarımcıları dahil edin. Kılavuz, ilgili ABS ürün ve uygulama kaynaklarına bağlantı verir, böylece okuyucu, bir blog yazısını mühendisliğin yerine koymak zorunda kalmadan genel bir sorudan projeye özel bir konuşmaya geçebilir.

döşeme katmanını çizimlerden okuyun

Yalnızca tipik bir plan alanıyla değil, zeminin en zorlu kısmından geçen bir bölümle başlayın. Yapısal döşeme seviyesini, bitmiş zemin seviyesini, eşikleri, kapı açıklıklarını, kaldırımları, drenaj kanallarını, servis geçişlerini ve duvarlarla veya bitişik döşemelerle olan arayüzleri işaretleyin. Tek bir bölmede uygun görünen bir sistem, fabrika odası kenarını, asansör lobisini, rampa geçişini veya bitiş seviyesindeki değişikliği çözemeyebilir.

Sabit yükseklikte bir düzenleme için, tasarımın daha sonra doğaçlama bir dolguya veya standart olmayan bir geçişe neden olacak yerel düzeydeki bir değişikliği gizlemediğini doğrulayın. Yüksekliği ayarlanabilir bir düzenleme için, ayarlamanın gerçekten gerekli olduğu ve tekrarlanabilir bir düzenin kurulumu kolaylaştıracağı yerleri doğrulayın. Her iki kontrol de programı ve koordinasyonu etkileyebilecek geç değişiklikleri azaltır.

Şebeke tamamlanmadan önce tesisatlari koordine edin

Mekanik, elektrik ve sıhhi tesisat yolları genellikle yükseltilmiş zemin boşluğunun değer katıp katmayacağını belirler. Boruları, kanalları, manşonları, drenajları, muayene ihtiyaçlarını, geçişleri ve geçişleri tanımlayan koordineli bir servis çizimi hazırlayın. Bir döşeme veya bitişik membrandan geçen her bir nüfuzun kendi onaylı detayına ihtiyacı vardır; kalıp yerleşimi yapıldıktan sonra meseleyi keserek şantiyede çözülmemelidir.

Tasarım ekibinden yalnızca ortalama boşluk yüksekliğini değil, her rotada gereken minimum boş alanı belirlemesini isteyin. Bu, yükleniciye net bir kurulum sırası verir ve mühendise destek, takviye ve servis gereksinimlerinin birlikte çalışıp çalışmadığını kontrol etme fırsatı verir.

Karşılaştırmayı geliştiren tedarik bilgileri

Yararlı bir teknik araştırma, en son bölümleri ve planları, zemin alanını, bitmiş seviyeleri, gerekli yükseklik aralığını, yapısal yükleme varsayımlarını, servis çizimlerini, zemin veya destek koşullarını, erişim kısıtlamalarını ve amaçlanan beton dökme sırasını içerir. Bunlardan herhangi biri geçici ise bunları varsayım olarak tanımlayın. Şeffaf varsayımlar rakip teklifleri karşılaştırılabilir hale getirir ve erken bütçe rakamının nihai kurulu maliyetle karıştırılmasını önler.

Yükleniciler için sahada mevcut taşıma ve depolama koşullarının belirtilmesi de aynı derecede önemlidir. Çalışma yöntemi teslimatı, yüklemeyi, yerleştirme alanını, montajı, donatı yerleştirmeyi, dökme öncesi denetimleri ve tamamlanan işin korunmasını kapsamalıdır. Bu operasyonel ayrıntılar, ürün seçiminden sonra sonradan akla gelen bir düşünce değil, proje sonucunun bir parçasıdır.

Kaçınılması gereken yaygın seçim hataları

• Geçişleri, eşikleri ve yerel alçak noktaları kontrol etmeden tek bir nominal yükseklik kullanma.
• Mühendis yük ve döşeme tasarım esaslarını yayınlamadan önce ürünleri karşılaştırmak.
• tesisatlari, drenajları ve geçişleri daha sonra çözmek üzere kurulum ekibine bırakmak.
• Metrekare başına ön göstergenin kurulu proje maliyeti olarak ele alınması.
• Yayınlanmış bir ürün kapasitesinin farklı bir döşeme, destek veya inşaat sırasına değişmeden uygulandığı varsayılmaktadır.

Tasarım ekibi için karar iş akışı

1. Ön tamamlanmış seviyeleri dondurun ve seviyedeki tüm değişiklikleri tanımlayın.
2. İnceleme için yapısal yükleme ve döşeme gerekliliklerini yayınlayın.
3. Plan ve kesitte tesisatlari, drenajı ve geçişleri koordine edin.
4. Sabit yükseklikteki ve ayarlanabilir yükseklikteki düzeni aynı varsayımlarla karşılaştırın.
5. Seçilen seçeneği satın almadan önce mühendis, yüklenici ve ABS teknik ekibiyle birlikte inceleyin.

Sabit yükseklik ve ayarlanabilir yükseklik kör kalıp aynı genel sorunu çözer: katı bir geleneksel dolgu kütlesinden kaçınırken yükseltilmiş bir betonarme döşeme oluşturmak. Doğru seçim, tek bir sistemin evrensel olarak daha iyi olması meselesi değildir. Gerekli bitmiş seviyeye, boşluğun sürekliliğine, içinden geçmesi gereken servislere ve projeye özel yapısal tasarıma bağlıdır.

Gerekli boşluk yüksekliğiyle başlayın

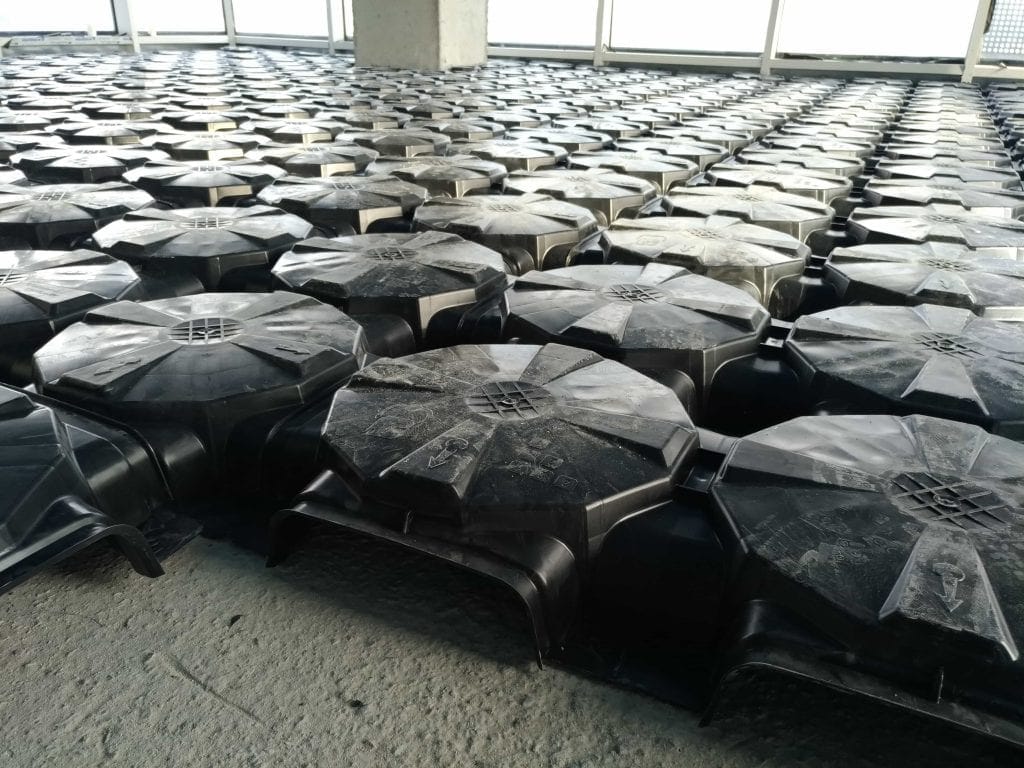

Sabit yükseklikte bir sistem, gerekli boşluğun zemin alanı boyunca sığ ve tutarlı olduğu durumlarda en kullanışlıdır. Tasarım ekibine döşeme oluşumunun önceden bilindiği basit, tekrarlanabilir bir modül sağlar. ABS Level sabit yükseklikte ABS çözümüdür ve sığ yükseltilmiş zemin uygulamaları için tasarlanmıştır.

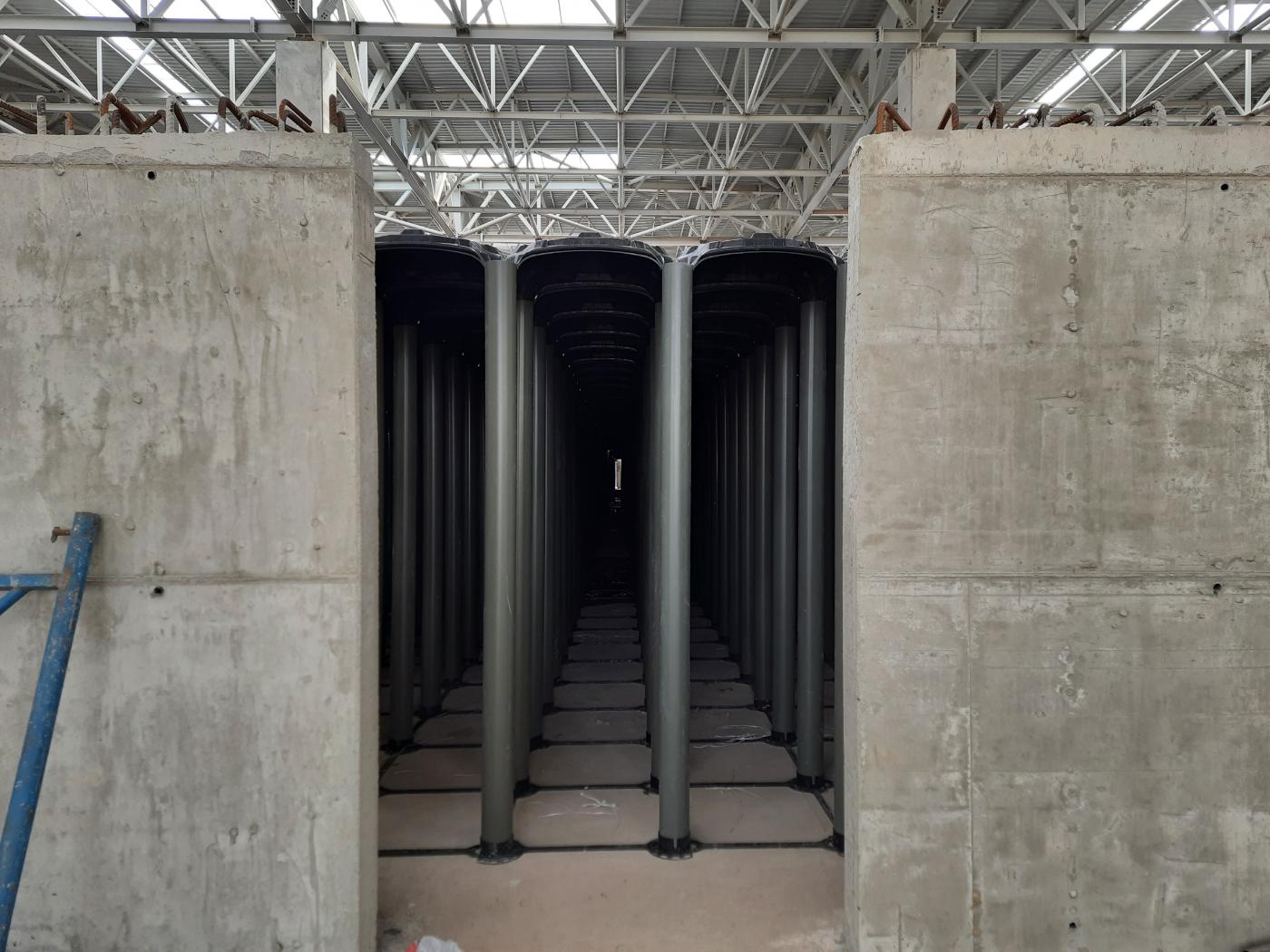

Yüksekliği ayarlanabilir bir sistem, boşluk derinliğinin değiştiği, daha yüksek bir zemin yapısının gerekli olduğu veya tasarımın seviye değişikliklerine uyum sağlamasının gerektiği projeler için uygundur. ABS Plus yüksekliği ayarlanabilir ABS çözümüdür. Nihai düzenleme, donatı ve beton tasarımı, tek başına genel bir karşılaştırmadan seçilmek yerine her zaman gerçek projeye göre kontrol edilmelidir.

Sistemleri ürün etiketine göre değil karara göre karşılaştırın

Yük incelemesi bir tasarım görevidir

kör kalıp yapısal tasarım ihtiyacını ortadan kaldırmaz. Beton döşeme, donatı düzenlemesi, kalıp geometrisi, nokta yükleri, kenar koşulları ve inşaat sırası nihai çözümün parçalarıdır. Mühendisler, ilgili ABS teknik belgelerini incelemeli ve her iki sistemi de belirlerken genel bir blog değeri değil, projenin tasarım yüklerini kullanmalıdır.

Bu, özellikle bölmelerin, ekipmanların, araç trafiğinin, yoğun yüklerin veya yükseklik değişikliklerinin bulunduğu bir zeminde önemlidir. Yalnızca nominal ürün yüksekliğine göre verilen bir karar, projenin ilerleyen aşamalarında yanlış koordinasyon varsayımlarına yol açabilir.

Proje maliyetini ne belirler?

Güvenilir bir maliyet karşılaştırması projeye özeldir. Temel faktörler alan ve ortalama yükseklik, seviyedeki değişiklikler, erişim ve teslimat kısıtlamaları, mürettebat üretkenliği, takviye ve beton tasarımı, hizmet koordinasyonu, geçici işler ve program riskidir. Yalnızca metrekare başına birim fiyatın karşılaştırılması, kurulu çözümü belirleyen koşulları dışarıda bırakabilir.

Anlamlı bir karşılaştırma için teknik inceleme için çizim setini, gerekli bitmiş seviyeleri, yapısal tasarım esasını, hizmet yerleşimini ve saha kısıtlamalarını yayınlayın. ABS daha sonra öneride bulunabilir mi? ABS Level, ABS Plus veya başka bir detay proje için değerlendirilmelidir.

Seçim kontrol listesi

• Bitmiş kat seviyelerini ve tüm geçişleri onaylayın.
• Izgarayı detaylandırmadan önce MEP rotalarını, denetim ihtiyaçlarını ve nüfuzlarını haritalandırın.
• Yapı mühendisi için uygulanan, noktasal ve inşaat yüklerini tanımlayın.
• İlgili olduğu yerde zemin, su yalıtımı ve drenaj arayüzlerini gözden geçirin.
• Yayınlanmış bir fiyat aralığına güvenmek yerine projeye özel bir düzen ve fiyat teklifi isteyin.

İlgili kılavuzlar: kör kalıp nedir? · Plastik kör kalıp ve geleneksel dolgular

Zemin yapınızı ABS teknik ekibiyle görüşün.

Sık sorulan sorular

Sabit yükseklik ile ayarlanabilir yükseklik kör kalıp arasındaki temel fark nedir?

Tutarlı sığ zemin yapıları için sabit yükseklikteki sistemler seçilirken, gerekli boşluk derinliğinin veya seviye değişikliklerinin değiştiği durumlarda yüksekliği ayarlanabilir sistemler dikkate alınır. Nihai seçim proje tasarımına bağlıdır.

Bir blog karşılaştırması kör kalıp yük kapasitesini belirleyebilir mi?

Hayır. Yük kapasitesi, proje yapı mühendisi tarafından gerçek döşeme, donatı, destek koşulları, uygulanan yükler ve inşaat sırası kullanılarak kontrol edilmelidir.

Metrekare başına standart maliyet neden yok?

Kurulum maliyeti yükseklik, alan, erişim, seviye değişiklikleri, yapısal tasarım, tesisatlar, lojistik ve program koşullarına bağlıdır. Projeye özel bir fiyat teklifi, genel bir fiyat aralığından daha kullanışlıdır.

Kaynaklar ve daha fazla okuma

• ABS teknik belgeleri — güncel ürün belgeleri, sertifikalar ve kurulum kaynakları.
• ABS ürün kataloğu — ürün ailesine genel bakış ve uygulama bilgileri.
• ABS referans projeleri — tamamlanan başvuru örnekleri.
• ABS Kör Kalıp Hakkında — şirket ve ürün geçmişi.

Herhangi bir proje için, en son yayınlanan teknik belgeleri ve proje yerinde geçerli olan gereksinimleri kullanın. Bir kaynak, çizim veya spesifikasyon bu kılavuzla çelişiyorsa, verilen proje dokümantasyonu önceliklidir.
