Bodrum kör kalıp: Radon ve Nem Tasarımıyla İlgili Hususlar
Hazırlayan: ABS Kör Kalıp | Editöryal güncelleme: 8 Eylül 2026 | Hedef kitle: mimarlar, yapı mühendisleri, müteahhitler ve proje yöneticileri.
Kapsam ve sınırlama: Bu bir ön seçim kılavuzudur; statik hesap, kurulum talimatı veya yerel kod belirlemesi değildir. Nihai ürün seçimi, donatı, beton tasarımı, su yalıtım arayüzleri ve inşaat sırası, proje çizimleri ve ilgili teknik belgelerle doğrulanmalıdır.
Hızlı cevap
Kör kalıp, betonarme döşeme yapısının tamamının bir parçası olarak değerlendirilmelidir. En faydalı karar, projenin seviyelerine, yüklerine, tesisatlarına, arayüzlerine ve inşaat kısıtlamalarına uyan karardır; en cazip izole malzeme fiyatına veya genel performans iddiasına sahip olan karar değil.
Bu kılavuz nasıl kullanılır?
Bir tasarım incelemesi hazırlamak için aşağıdaki bölümleri kullanın. Bilinen girdileri kaydedin, eksik bilgileri tanımlayın ve bir ürün belirtilmeden önce uygun yapısal ve uzman tasarımcıları dahil edin. Kılavuz, ilgili ABS ürün ve uygulama kaynaklarına bağlantı verir, böylece okuyucu, bir blog yazısını mühendisliğin yerine koymak zorunda kalmadan genel bir sorudan projeye özel bir konuşmaya geçebilir.
Site ve mevzuat bağlamıyla başlayın
Zemin altı inşaat, yerel zemin koşullarına, suya maruz kalma durumuna, bina tipine ve geçerli gerekliliklere tabidir. Zemin yapısını seçmeden önce saha bilgilerini ve sorumlu uzmanları belirleyin. Bu, ilgili olduğu yerde su tablasının seviyesini, drenaj stratejisini, temel ve duvar arayüzlerini, servis geçişlerini, toprak gazı gerekliliklerini ve beklenen bakım yaklaşımını içerir.
Radon bir zemin bileşeninin pazarlama etiketi değil, bir site ve bina sorunudur. US EPA'nın inşaatçı ve yüklenici kaynakları Radona dayanıklı yapıyı koordineli bir sistem olarak tanımlar. Seçilen ayrıntıyı yerel yasalar, proje özellikleri ve nitelikli yerel profesyoneller kontrol eder.
Zemin aksamındaki katmanları ayırın
| Katman veya işlev | Çözülmesi gereken soru | Sorumlu inceleme |
|---|---|---|
| Yapısal zemin | Yükler, döşeme kalınlığı, donatı ve destekler nasıl tasarlanıyor? | Yapı mühendisi |
| kör kalıp düzenlemesi | Verilen yapısal tasarımı hangi yükseklik, geometri ve kurulum düzeni destekliyor? | ABS teknik ekibi ve yapı mühendisi |
| Su yalıtımı ve nem kontrolü | Duvarlarda, birleşim yerlerinde ve geçişlerde sürekli olan membran veya sistem hangisidir? | Su yalıtım tasarımcısı/uzmanı |
| Toprak gazı kontrolü | Gaz kontrol katmanı nerede, kenarlar ve geçişler nasıl kapatılıyor ve performans nasıl doğrulanıyor? | Yerel radon uzmanı ve proje ekibi |
| Drenaj | Su nasıl toplanır, deşarj edilir ve bakımı nasıl yapılır? | İnşaat/drenaj ve su yalıtım ekibi |
Bu rolleri ayrı tutmak, montajın incelenmesini kolaylaştırır ve bir bileşenin gerçekleştirmek üzere tasarlanmadığı bir işlevi gerçekleştirmesinin istenmesi riskini azaltır.
Penetrasyonlar ve arayüzler kritik öneme sahiptir
Çoğu seviye altı montaj, arayüzlerde başarılı veya başarısız olur: duvardan döşemeye bağlantılar, servis girişleri, drenajlar, bağlantılar ve malzeme değişiklikleri. Koordineli çizimlere her nüfuzu kaydedin, gerekli sızdırmazlık ve koruma detayını belirleyin ve beton dökme veya kaplama işi detayı erişilemez hale getirmeden önce muayene sorumluluğunu verin.
Proje membran gerektiriyorsa, belirtilen membran sistemi olarak seçilip kurulduğundan emin olun. Onaylanmış bir tasarım ve üretici kanıtı olmadan, gaz kontrol veya su yalıtım ürünü yerine kalıp elemanını değiştirmeyin.
Test ve devir teslim
İnşaat, görsel bir kontrolden daha fazlasıyla sona ermelidir. Membranlar, geçişler, drenaj ve yapısal çalışmalara ilişkin denetim kayıtlarını doğrulayın. Radon kontrol sisteminin projenin bir parçası olduğu durumlarda, inşaat ve kullanım sonrasında geçerli test ve devreye alma gerekliliklerine uyun. EPA kılavuzu, inşaat sonrası testlerin neden radon kontrolü yaklaşımının bir parçası olduğunu açıklıyor; bu kılavuz tesise özgü bir eşik veya uyumluluk sonucu belirlemez.
ABS incelemesi için proje bilgileri
- Bitmiş katları ve tüm arayüzleri gösteren bodrum planları ve bölümleri.
- Yapısal tasarım esasları, yükler, döşeme ve donatı bilgileri.
- Penetrasyon detaylarıyla birlikte su yalıtımı, drenaj ve toprak-gaz çizimleri.
- Gerekli boşluk yüksekliği, servis yolları ve erişim kısıtlamaları.
- İnşaat sırası ve sorumlu uzmanların isimleri.
Kaçınılması gereken yaygın hatalar
- Ayrı bir onaylanmış gaz kontrol tasarımı olmadan kör kalıp sistemini radon bariyeri olarak adlandırmak.
- Drenajlar, servisler ve membran geçişleri koordine edilmeden önce kalıp düzeninin sonlandırılması.
- Yerel gerekliliklerin yerine genel uluslararası rehberliğin kullanılması.
- Gizli katmanlar kapatılmadan önce denetim kanıtlarının kaydedilmemesi.
- Su yalıtımı, drenaj ve toprak-gaz kontrolünün aynı detay sorumluluğunu paylaştığını varsayarsak.
Zemin altı inşaatı genellikle birkaç farklı sistemin birlikte çalışmasını gerektirir: yapısal zemin inşaatı, su yönetimi, su yalıtımı, toprak gazı kontrolü, servis geçişleri ve herhangi bir kör kalıp düzenlemesi. Bu işlevler tasarımda ayrı tutulmalıdır. ABS Kör Kalıp tek başına bir radon bariyeri veya su yalıtım membranı olarak sunulmamaktadır.
kör kalıp sisteminin rolünü tanımlayın

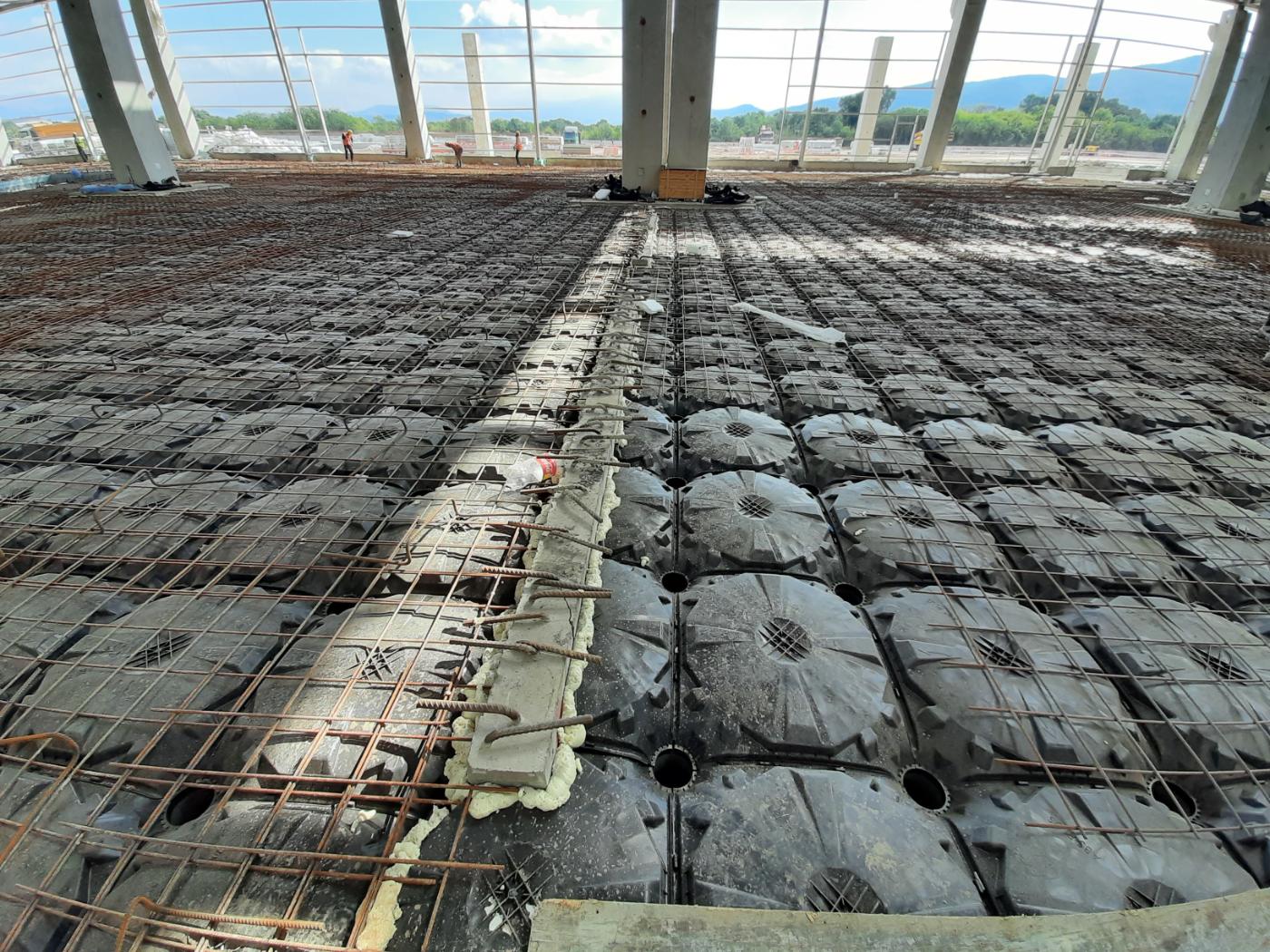

kör kalıp bodrum veya temelle ilgili bir zeminin yükseltilmiş betonarme yapıya, tesisatlar için yönetilen bir boşluğa veya geleneksel dolgunun katı derinliğinden kaçınmanın bir yoluna ihtiyaç duyduğu durumlarda düşünülebilir. İkisinden biri ABS Level veya ABS Plus Uygun olup olmadığı gerekli yüksekliğe, yapısal tasarıma, temel durumuna ve diğer katmanlarla koordinasyona bağlıdır.
Boşluk zemin düzeneğinin bir parçasıdır. Doğru radon, nem geçirmezlik, su yalıtımı veya drenaj çözümünün belirtilmesi ihtiyacını ortadan kaldırmaz.
Radon kontrolü özel bir tasarım katmanıdır
Radona dayanıklı yapılarda genellikle gaz geçirgen bir katman, sızdırmaz bir membran, sızdırmaz geçişler ve bir havalandırma yolu dikkate alınır; Kesin çözüm yargı yetkisine ve bina türüne göre değişir. US EPA'nın yeni inşaat kılavuzu bunları koordineli sistem elemanları olarak ele alır ve inşaat sonrası testleri önerir. Yerel kanunlar, proje spesifikasyonu ve kalifiye uzmanlar belirli bir saha için yetkili olmaya devam etmektedir.
Toprak gazı kontrolünün gerekli olduğu yerlerde, kör kalıp düzeni tamamlanmadan önce membran konumunu, örtüşmeleri, nüfuziyetleri, duvarlarla arayüzleri ve sürekliliği tanımlayın. Plastik kalıp ünitesinin, belirtilen gaz kontrol membranıyla aynı şey olduğunu varsaymayın.
Nem ve drenajın kendi yollarına ihtiyacı vardır
Su yalıtımı ve drenaj, temel tipine, zemin koşullarına, su basıncına ve deşarj stratejisine göre tasarlanmalıdır. Drenaj levhalarını, koruma katmanlarını, drenaj kanallarını, hazneleri, çıkışları ve erişim gereksinimlerini su yalıtım tasarımıyla koordine edin. Bir membranı veya su yalıtım katmanını geçen herhangi bir hizmet, onaylı bir nüfuz detayı gerektirir.
Pratik koordinasyon dizisi
- Proje ekibiyle yerel radon, su yalıtımı ve zemin altı gerekliliklerini doğrulayın.
- Yapısal zemin seviyesini ayarlayın ve nerede boşluğun gerekli olduğunu belirleyin.
- Gaz kontrolü, su yalıtımı ve drenaj katmanlarını bağımsız olarak detaylandırın.
- Kalıp ızgarası sabitlenmeden önce tüm geçişlerin ve servis yollarının haritasını çıkarın.
- Montajın tamamı için yapısal ve kurulum incelemesini edinin.
- İlgili gerekliliklere uygun olarak herhangi bir radon kontrol sistemini test edin ve devreye alın.
İlgili kılavuzlar: kör kalıp nedir? · Plastik kör kalıp ve geleneksel dolgular
ABS ile zemin altı yapınızı tartışın.
Sık sorulan sorular
ABS Kör Kalıp bir radon bariyeri midir?
Hayır. ABS Kör Kalıp tek başına bir radon bariyeri olarak sunulmamaktadır. Toprak gazı kontrolü, projeye özel bir membran, kapalı geçişler, havalandırma ve uygun olduğu yerde doğrulama yaklaşımını gerektirir.
kör kalıp zemin bodrumdaki su yalıtımının yerini alır mı?
Hayır. Su yalıtımı, drenaj, koruma katmanları ve geçişler, zemin altı koşullar ve proje spesifikasyonuna göre ayrı ayrı tasarlanmalıdır.
Radon ve nem stratejisine kim karar vermeli?
Proje ekibi geçerli yerel gereklilikleri takip etmeli ve saha koşullarının gerektirdiği durumlarda kalifiye yapısal, su yalıtımı ve radon uzmanlarını dahil etmelidir.
Kaynaklar ve daha fazla okuma
- ABS teknik belgeleri — güncel ürün belgeleri, sertifikalar ve kurulum kaynakları.
- ABS ürün kataloğu — ürün ailesine genel bakış ve uygulama bilgileri.
- ABS referans projeleri — tamamlanan başvuru örnekleri.
- ABS Kör Kalıp Hakkında — şirket ve ürün geçmişi.
Herhangi bir proje için, en son yayınlanan teknik belgeleri ve proje yerinde geçerli olan gereksinimleri kullanın. Bir kaynak, çizim veya spesifikasyon bu kılavuzla çelişiyorsa, verilen proje dokümantasyonu önceliklidir.
